沟槽式软密封闸阀

产品简介

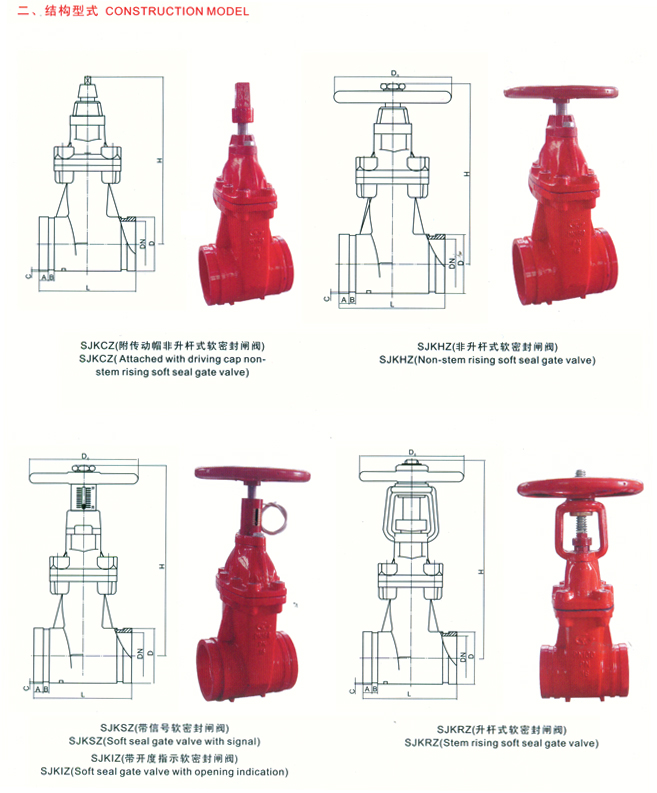

主要外形及连接尺寸

公称直径DN（mm） L D A B C H D0
SJKCZ SJKHZ SJKSZ SJKIZ SJKRZ SJKBZ SJKLZ
50 120 57 14.5 9.5 2.2 230 330 300 根据客户要求 180
60
65 145 76 14.5 9.5 2.2 245 345 320 180
80 155 89 14.5 9.5 2.2 310 410 370 200
100 175 108 16 9.5 2.2 345 445 400 200
114
150 225 159 16 9.5 2.2 450 550 620 240
165
168
200 275 219 19 13 2.5 550 650 800 320
250 325 273 19 13 2.5 620 720 1000 320
300 355 325 19 13 2.5 750 850 1200 400
350 380 377 25 13 2.5 880 980 1400 500
400 405 426 25 13 2.5 1000 1100 1600 500
450 430 480 25 13 2.5 1130 1250 1800 640
500 455 530 25 13 2.5 1250 1400 2000 640
600 505 630 25 13 2.5 1500 1650 2400 720
